V oblasti systémov na reguláciu tekutín hrajú mosadzné ventily kľúčovú úlohu. Ako renomovaný dodávateľ mosadzného ventilu guľôčok som bol svedkom z prvej ruky rozmanité aplikácie a výzvy, ktorým tieto ventily čelia. Jedným z významných faktorov, ktorý môže výrazne ovplyvniť výkon a dlhovekosť mosadzných ventilov, je vysoký - rýchlostný tok. V tomto blogu sa ponoríme do účinkov vysokého toku rýchlosti na mosadzný ventil lopty a preskúmame, ako zmierniť potenciálne problémy.
1. Základné chápanie mosadzných ventilov guľôčok
Predtým, ako diskutujeme o účinkoch vysokého toku rýchlosti, je nevyhnutné pochopiť, čo sú mosadzné ventily.Mosadzný ventilsa široko používajú v rôznych odvetviach kvôli ich trvanlivosti, odolnosti proti korózii a ľahkej prevádzke. Pozostávajú z mosadzného tela, lopty s otvorom v strede a sedadlá, ktoré utesňujú loptu. Keď je ventil otvorený, otvor v gule sa zarovná s tokovou cestou, čo umožňuje prejsť tekutinou. Po zatvorení sa guľa otáča, aby blokovala prietok.
Mosadzný materiál použitý v týchto ventiloch ponúka vynikajúce mechanické vlastnosti. Môže odolať určitému rozsahu tlakov a teplôt, vďaka čomu je vhodný pre rôzne aplikácie, od obytných inštalácií po priemyselné kvapalinové systémy.
2. Vplyv vysokého - rýchlostného prietoku na mosadzné ventily guľky
2.1 erózia
Jedným z najvýznamnejších účinkov vysokého toku rýchlosti na mosadzné ventily guľky je erózia. Keď tekutina tečie pri vysokých rýchlostiach cez ventil, nesie častice, ako je piesok, hrdza alebo iné zvyšky. Tieto častice pôsobia ako malé brúsivy, ktoré nosia povrchy komponentov ventilu.
Lopta a sedadlá sú obzvlášť zraniteľné voči erózii. Keď častice ovplyvňujú loptu, môžu na jej povrchu vytvárať malé jamy a drážky. V priebehu času môžu tieto jamy rásť a spôsobiť stratu hladkosti lopty. To nielen ovplyvňuje tesniaci výkon ventilu, ale tiež zvyšuje trenie medzi loptou a sedadlami, čo sťažuje ovládanie ventilu.
Sedadlá, ktoré sú zodpovedné za vytvorenie tesného tesnenia pri zatvorení ventilu, môžu byť tiež erodované. Erodované sedadlá nemusia byť schopné poskytnúť správne tesnenie, čo vedie k úniku. Tento únik môže strácať nielen cenné tekutiny, ale v niektorých aplikáciách predstavuje aj bezpečnostné riziká.
2,2 kavitácia
Vysoký - rýchlostný prietok môže tiež viesť k kavitácii v mosadzných ventiloch. Kavitácia dochádza, keď tlak tekutiny klesá pod jej tlak pary, čo spôsobuje tvorbu bublín pár. Keď sa tieto bubliny zrútia, vytvárajú vysoké energetické rázové vlny, ktoré môžu poškodiť komponenty ventilu.
V mosadznom ventile gule sa kavitácia zvyčajne vyskytuje na okrajoch gule a sedadlá, kde je rýchlosť prietoku najvyššia. Rokové vlny generované zrútenými bublami môžu spôsobiť jamu a eróziu na týchto povrchoch. To môže oslabiť štrukturálnu integritu ventilu a znížiť jeho životnosť.
Kavitácia môže tiež spôsobiť hluk a vibrácie v ventile. Hluk môže byť nepríjemný v obytnom alebo komerčnom prostredí, zatiaľ čo vibrácie môžu uvoľniť pripojenia ventilu a viesť k ďalšiemu úniku alebo mechanickému zlyhaniu.
2.3 Zvýšené požiadavky na krútiaci moment
V dôsledku erózie a kavitácie sa krútiaci moment potrebný na prevádzku mosadzného ventilu môže výrazne zvýšiť. Hrubé povrchy spôsobené eróziou zvyšujú trenie medzi loptou a sedadlami, čo sťažuje otočenie rukoväte ventilu. To nielenže sťažuje operáciu ventilu pre používateľa, ale tiež kladie ďalšie namáhanie na stonku ventilu a ďalšie mechanické komponenty.
V niektorých prípadoch môžu zvýšené požiadavky na krútiaci moment prekročiť konštrukčné limity ovládača ventilu, čo vedie k zlyhaniu ovládača. To môže mať za následok, že ventil uviazol buď v otvorenej alebo uzavretej polohe, čo môže narušiť normálnu prevádzku tekutého systému.
2.4 pokles tlaku
Vysoký - rýchlostný prietok cez mosadzný ventil guľky môže spôsobiť výrazný pokles tlaku. Keď tekutina prechádza obmedzeným otvorom ventilu, jeho rýchlosť sa zvyšuje a podľa Bernoulliho princípu sa tlak znižuje. Tento pokles tlaku môže mať negatívny vplyv na celkový výkon tekutého systému.
Napríklad v systéme prívodu vody môže veľký pokles tlaku na mosadznom ventile lopty znížiť tlak vody na konci - použitie bodov, ako sú kohútiky alebo sprchy. To môže mať za následok zlý prietok vody a nespokojnosť používateľov. V priemyselnom procese môže pokles tlaku ovplyvniť účinnosť čerpadiel a iných zariadení, čo vedie k zvýšenej spotrebe energie a prevádzkovým nákladom.
3. Stratégie zmierňovania
3.1 Výber materiálu
Aby sa znížilo účinky vysokého toku rýchlosti, je rozhodujúce vybrať správne materiály pre mosadzný ventil guľôčky. Pre aplikácie s vysokým prietokom rýchlosti a abrazívnymi časticami sa môžu použiť ventily s kalestovými alebo potiahnutými povrchmi. Napríklad ventily s keramikou potiahnutou guľou alebo sedadlá môžu poskytnúť lepší odpor erózie ako štandardné mosadzné ventily.
Keramické povlaky sú mimoriadne tvrdé a vydržia vplyv abrazívnych častíc bez výrazného opotrebenia. Majú tiež nízky koeficient trenia, ktorý môže znížiť požiadavky na moment na prevádzku ventilu.
3.2 Dizajn ventilu

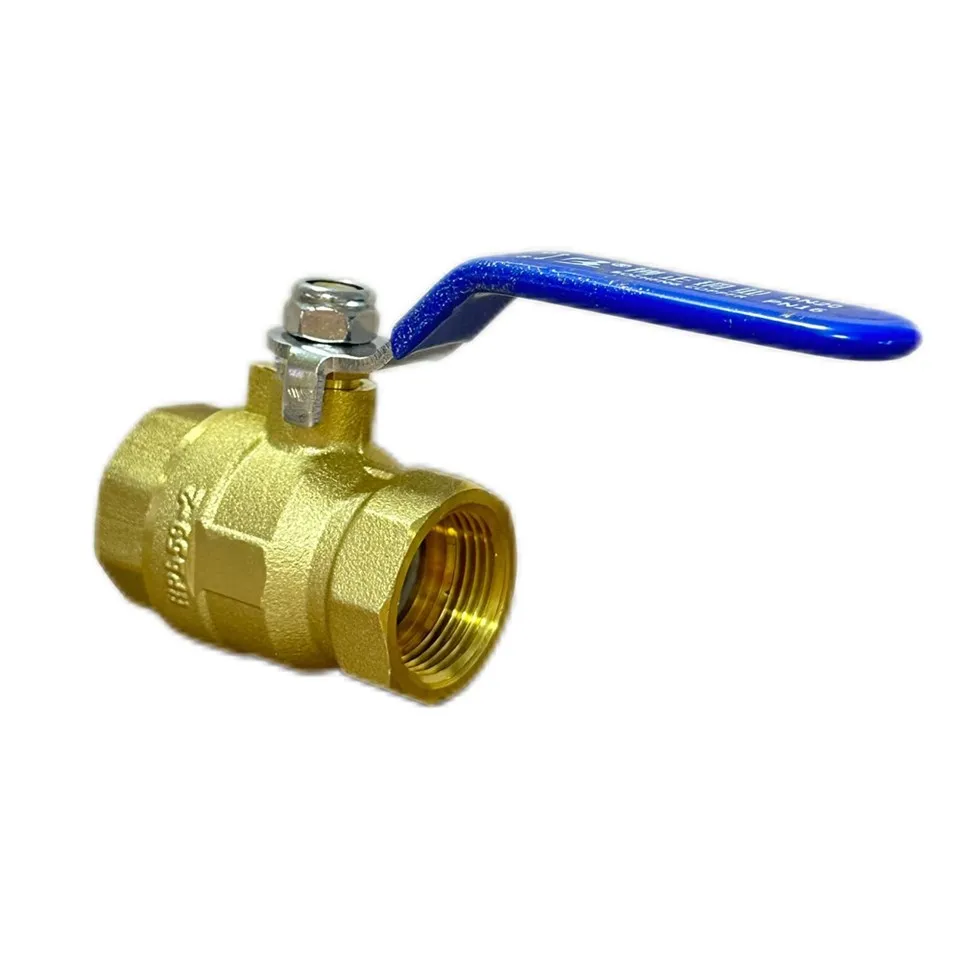

Správny dizajn ventilu môže tiež pomôcť zmierniť účinky prietoku vysokej rýchlosti.Plný mosadzný guľový ventilmať väčšiu prietokovú cestu v porovnaní so štandardnými guľovými ventilmi. To znižuje rýchlosť prietoku cez ventil, čím sa minimalizuje riziko erózie a kavitácie.
Niektoré vzory ventilu navyše obsahujú prvky, ako sú tokové nárovné lopatky alebo difúzory. Tieto vlastnosti môžu pomôcť vyhladiť tok a znížiť turbulencie, čo zase znižuje pravdepodobnosť kavitácie a poklesu tlaku.
3.3 Údržba a kontrola
Pravidelná údržba a kontrola sú nevyhnutné na zabezpečenie dlhodobého výkonu mosadzných ventilov guľôčok v aplikáciách vysokých rýchlostných tokov. Kontrola ventilu na príznaky erózie, kavitácie a úniku pravidelne môže pomôcť včas odhaliť problémy a zabrániť im v eskalácii.
Ak sa zistí erózia alebo kavitácia, postihnuté komponenty sa môžu vymeniť alebo opraviť. Mazanie stonky ventilu a ďalších pohyblivých častí môže tiež znížiť trenie a predĺžiť životnosť ventilu.
4. Prípadové štúdie
Pozrime sa na niekoľko príkladov skutočného sveta na ilustráciu účinkov vysokého toku rýchlosti na mosadzné ventily guľôčok a účinnosť stratégií zmierňovania.
Vo vodnej úrade, séria1/2 mosadzný guľový ventilsa použili na reguláciu prietoku vody obsahujúcej pieskové častice. Vďaka vysokému prietoku rýchlosti zaznamenali ventily vážnu eróziu v priebehu niekoľkých mesiacov od prevádzky. Prevádzkovatelia rastlín nahradili štandardné mosadzné ventily keramickými guľovými ventilmi. Po výmene sa miera erózie významne znížila a životnosť ventilov sa predĺžila.
V priemyselnom chemickom procese sa na reguláciu toku korozívnej tekutiny pri vysokej rýchlosti použil mosadzný ventil. Vyskytla sa kavitácia, ktorá spôsobila hluk a vibrácie v ventile. Inštaláciou plnohodnotného guľového ventilu s prietokom - narovnajúcimi lopatkami sa kavitácia eliminovala a znížil sa pokles tlaku cez ventil.
5. Záver
Vysoký prietok rýchlosti môže mať niekoľko škodlivých účinkov na mosadzné ventily, vrátane erózie, kavitácie, zvýšeného požiadaviek na krútiaci moment a poklesu tlaku. Výberom správnych materiálov, použitím správneho návrhu ventilov a implementáciou pravidelnej údržby a kontroly, sa však tieto účinky môžu zmierniť.
Ako dodávateľ mosadzného ventilu sme zaviazali poskytovať vysoko kvalitné ventily, ktoré vydržia výzvy aplikácií vysokých rýchlostných tokov. Ak čelíte problémom so svojimi existujúcimi mosadznými ventilmi alebo hľadáte ventily pre nový projekt, vyzývame vás, aby ste nás kontaktovali na konzultáciu. Náš tím odborníkov vám môže pomôcť vybrať najvhodnejšie ventily a poskytnúť pokyny týkajúce sa inštalácie, prevádzky a údržby. Spolupracujme na zabezpečení efektívnej a spoľahlivej prevádzky vašich systémov riadenia tekutín.
Odkazy
- „Mechanika tekutín“ od Franka M. Whitea
- „Príručka ventilov“ od Je Bailey
- Priemyselné výskumné správy o výkonnosti guľôčkového ventilu v aplikáciách vysokých rýchlostných tokov.
