Testovanie zastavovacieho ventilu je rozhodujúci proces na zabezpečenie jeho správnej funkčnosti, spoľahlivosti a bezpečnosti. Ako dodávateľ zastavovacieho ventilu chápem význam dôkladných testovacích postupov, ktoré spĺňajú vysoké štandardy našich zákazníkov. V tomto blogu budem diskutovať o rôznych metódach a krokoch na efektívne testovanie zastavovacieho ventilu.
1. Vizuálna kontrola
Pred vykonaním akýchkoľvek funkčných testov je vizuálna kontrola prvým krokom. Pomáha to pri identifikácii akýchkoľvek zrejmých výrobných defektov, škôd alebo nezrovnalostí na stopovom ventile.
- Preskúmať telo: Skontrolujte, či teleso ventilu nájdete praskliny, priehlbiny alebo akékoľvek príznaky korózie. Poškodené telo môže viesť k únikom alebo štrukturálnym zlyhaniam. Napríklad, ak sú praskliny naMosadzný ventil, môže spôsobiť únik tekutiny počas prevádzky.
- Skontrolujte tesnenia a tesnenia: Pozrite sa na tesnenia a tesnenia, kde nájdete správnu inštaláciu a akékoľvek známky opotrebenia alebo poškodenia. Chybné tesnenia môžu mať za následok únik, čo je hlavným problémom výkonu zastavovacieho ventilu.
- Skontrolovať stonku a rukoväť: Uistite sa, že sa stonka hladko pohybuje v tele ventilu a aby bola rukoväť pevne pripevnená. Voľná rukoväť alebo stonka, ktorá sa voľne nepohybuje, môžu naznačovať vnútorné problémy.
2. Testovanie tlaku
Testovanie tlaku je jedným z najdôležitejších testov pre zastavovací ventil. Pomáha overiť schopnosť ventilu odolať určeného tlaku bez úniku.
- Hydrostatické testovanie:

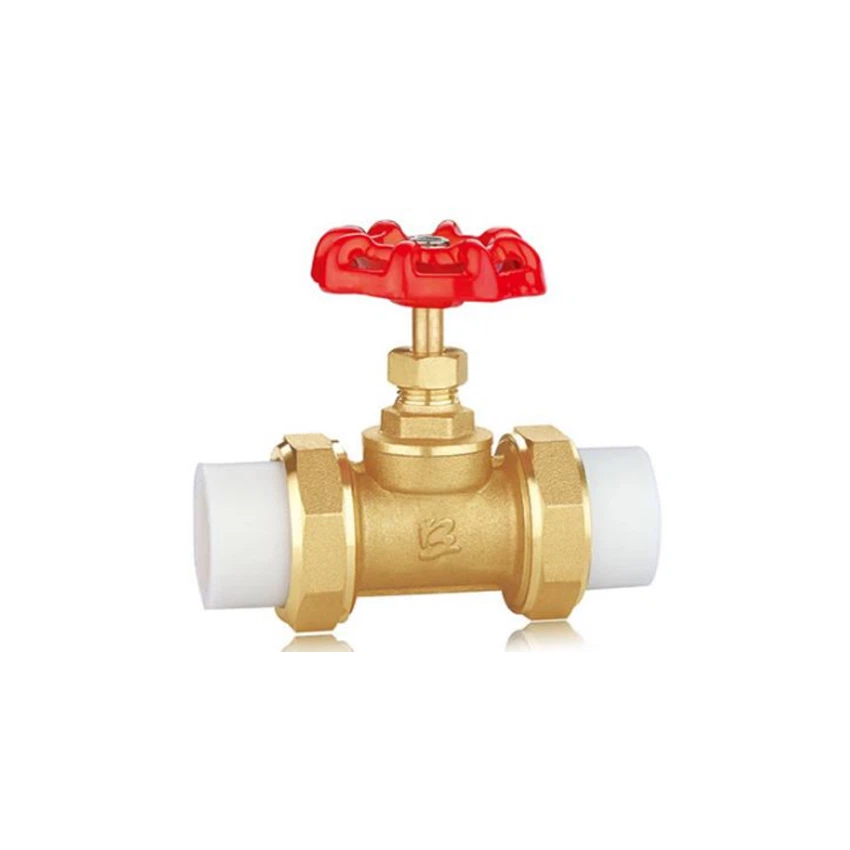

- Súprava: Po prvé, izolujte stopový ventil od systému a pripojte ho k testovacej súpravy. Naplňte ventil testovacou kvapalinou, zvyčajne vodou, a postupne zvyšujte tlak na špecifikovaný testovací tlak. Pre aMosadzný ventil PPR, testovací tlak sa zvyčajne určuje na základe jeho konštrukčných špecifikácií.
- Monitorovanie: Udržujte tlak stabilný na určité obdobie, zvyčajne 10 - 30 minút, a starostlivo sledujte akékoľvek príznaky úniku. Skontrolujte všetky pripojenia, telo ventilu a balenie stoniek. Ak dôjde k viditeľnému úniku, ventil zlyhá test a je potrebné ho opraviť alebo vymeniť.
- Pneumatické testovanie:
- Postup: Namiesto vody sa na pneumatické testovanie používa komprimovaný vzduch alebo plyn. Táto metóda sa často používa, keď voda nie je vhodná, napríklad v aplikáciách, kde vlhkosť môže spôsobiť problémy. Pneumatické testovanie je však nebezpečnejšie ako hydrostatické testovanie v dôsledku potenciálu náhleho uvoľňovania energie.
- Bezpečnostné opatrenia: Pri vykonávaní pneumatického testovania sa musia dodržiavať prísne bezpečnostné opatrenia. Používajte príslušné tlakové zariadenia a zabezpečte, aby testovacia plocha bola dobre - vetraná.
3. Testovanie toku
Testovanie prietoku sa používa na vyhodnotenie schopnosti ventilu riadiť tok tekutiny.
- Určiť prietok: Použite prietokový meter na meranie prietoku tekutiny cez ventil v rôznych otváracích polohách. To pomáha porozumieť charakteristikám toku ventilu, ako je jeho koeficient prietoku (CV).
- Otestujte rôzne otváracie pozície: Otvorte ventil rôznym percentám (napr. 25%, 50%, 75%a 100%) a zaznamenajte zodpovedajúce prietoky. Fungujúci zastavovací ventil studne by mal mať predvídateľný a konzistentný výkonový výkon toku. Napríklad aMosadz zapnutý - Off ventilMal by byť schopný úplne zastaviť tok, keď je zatvorený, a ak je úplne otvorený, umožniť hladký prietok.
4. Testovanie úniku
Okrem tlakového testovania je možné vykonať presnejšie testovanie úniku, aby sa zistilo aj malé množstvo úniku.
- Testovanie bublín: Ponorte ventil do kvapaliny, zvyčajne mydlovej vody, a vyvíjajte tlak. Ak dôjde k únikom, bubliny sa budú tvoriť v bodoch úniku. Táto metóda je jednoduchá a účinná na detekciu malých únikov.
- Testovanie hmotnostného spektrometra hélia: V prípade aplikácií, ktoré vyžadujú extrémne nízku mieru úniku, napríklad v leteckom alebo polovodičovom priemysle, je možné použiť testovanie hmotnostného spektrometra hélia. Hélium sa používa ako indikátorový plyn a spektrometer dokáže zistiť veľmi malé množstvo úniku hélia, čo naznačuje potenciálne úniky v ventile.
5. Prevádzkové testovanie
Prevádzkové testovanie zahŕňa prevádzku ventilu viackrát, aby sa zabezpečila jeho spoľahlivosť a trvanlivosť.
- Otvorené - zavreté cykly: Vykonajte sériu otvorených - blízkych cyklov, zvyčajne 100 - 1 000 cyklov v závislosti od požiadaviek na aplikáciu. Počas každého cyklu sledujte operáciu ventilu, vrátane plynulosti pohybu stonky, tesnosti tesnenia po zatvorení a ľahkosti otvárania a zatvárania.
- Testovanie ovládača (ak je to uplatniteľné): Ak je zastavovací ventil vybavený ovládačom, napríklad elektrickým alebo pneumatickým ovládačom, otestujte funkčnosť ovládača. Skontrolujte čas odozvy ovládača, jeho schopnosť dosiahnuť požadovanú pozíciu otvárania alebo zatvárania a jeho celkový výkon.
6. Testovanie teploty
V niektorých aplikáciách musia zastavovacie ventily pracovať za rôznych teplotných podmienok. Testovanie teploty sa používa na vyhodnotenie výkonnosti ventilu pri rôznych teplotách.
- Testovanie vysokej teploty: Vložte ventil do komory s vysokou teplotou a postupne zvyšujte teplotu na špecifikovanú maximálnu prevádzkovú teplotu. Monitorujte výkonnosť ventilu vrátane rýchlosti úniku, charakteristík toku a mechanickej integrity. Napríklad pri vysokých teplotách sa materiál ventilu môže rozšíriť, čo môže ovplyvniť tesnenie a celkovú prevádzku ventilu.
- Nízka teplota testovanie: Podobne vykonajte testovanie nízkej teploty umiestnením ventilu do komory s nízkou teplotou. Teploty chladenia môžu urobiť z materiálov ventilu krehkejšie a je dôležité zabezpečiť, aby ventil mohol za takýchto podmienok stále správne fungovať.
Záver
Testovanie zastavovacieho ventilu je komplexný proces, ktorý zahŕňa viac krokov a metód. Vykonaním dôkladného testovania môžeme zabezpečiť, aby zastavovacie ventily, ktoré dodávame, spĺňajú štandardy najvyššej kvality a poskytujú spoľahlivý výkon v rôznych aplikáciách.
Ak máte záujem o naše zastavovacie ventily alebo máte akékoľvek otázky týkajúce sa testovania ventilov, neváhajte nás kontaktovať a požiadajte o ďalšiu diskusiu. Zaviazali sme sa poskytovať vysokokvalitné výrobky a profesionálnu technickú podporu.
Odkazy
- ASME kotol a kód tlakových plavidiel
- Normy API pre ventily
- Normy ISO týkajúce sa testovania ventilu
