Ahoj! Ako dodávateľ regulačných ventilov sa často pýtam, ako kalibrovať polohovadlo pre regulačný ventil. Je to zásadný proces, ktorý zaisťuje, že váš regulačný ventil funguje čo najlepšie a poskytuje presný a spoľahlivý výkon. Poďme sa teda ponoriť a rozobrať kroky potrebné na kalibráciu regulátora polohy pre regulačný ventil.
Prečo na kalibrácii záleží
Najprv si povedzme, prečo je kalibrácia taká dôležitá. Polohovač riadiaceho ventilu je zodpovedný za presné umiestnenie ventilovej zátky alebo disku v reakcii na riadiaci signál. Ak nie je polohovadlo správne nakalibrované, ventil sa nemusí otvárať alebo zatvárať podľa plánu, čo vedie k problémom, ako je nepresná regulácia prietoku, nestabilita procesu a dokonca poškodenie zariadenia. Kalibráciou regulátora polohy môžete zabezpečiť, aby ventil presne reagoval na riadiaci signál, udržiavaním optimálnych podmienok procesu a predchádzaním nákladným problémom na linke.
Nástroje, ktoré budete potrebovať
Pred začatím procesu kalibrácie budete musieť zhromaždiť niekoľko základných nástrojov. Tu je to, čo budete zvyčajne potrebovať:
- Tlakomer: Na meranie vstupného a výstupného tlaku regulátora polohy.
- Multimeter: Na meranie elektrických signálov, ako je vstupný signál z ovládača a spätnoväzbový signál z polohovadla.
- Skrutkovače a kľúče: Na nastavenie nastavovacích skrutiek regulátora polohy a montážneho materiálu.
- Generátor skúšobného signálu: Generovanie známeho vstupného signálu na účely kalibrácie.
Krok 1: Pripravte ventil a polohovadlo
Prvým krokom pri kalibrácii regulátora polohy je príprava ventilu a regulátora polohy na proces kalibrácie. Tu je to, čo musíte urobiť:
- Izolujte ventil: Uistite sa, že ventil je izolovaný od procesu zatvorením uzatváracích ventilov pred a po prúde. Tým sa zabráni akémukoľvek prietoku cez ventil počas procesu kalibrácie.
- Skontrolujte polohu ventilu: Uistite sa, že ventil je úplne zatvorený alebo úplne otvorený, v závislosti od postupu kalibrácie. Niektoré polohovače vyžadujú, aby bol ventil počas kalibrácie v určitej polohe.
- Skontrolujte polohovadlo: Skontrolujte, či polohovadlo nemá viditeľné poškodenia alebo známky opotrebovania. Uistite sa, že všetky pripojenia sú bezpečné a že je regulátor polohy správne namontovaný na ovládači ventilu.
Krok 2: Pripojte testovacie zariadenie
Keď sú ventil a polohovadlo pripravené, je čas pripojiť testovacie zariadenie. Postup:
- Pripojte tlakomer: Pripojte tlakomer k vstupným a výstupným portom regulátora polohy. To vám umožní merať tlaky počas procesu kalibrácie.
- Pripojte multimeter: Pripojte multimeter k vstupným a spätnoväzbovým svorkám polohovacieho regulátora. To vám umožní merať elektrické signály a uistiť sa, že sú v špecifikovanom rozsahu.
- Pripojte generátor testovacieho signálu: Pripojte generátor testovacieho signálu ku svorke vstupného signálu regulátora polohy. To vám umožní vygenerovať známy vstupný signál na účely kalibrácie.
Krok 3: Nastavenie nuly a rozsahu
Ďalším krokom v procese kalibrácie je vykonanie nastavenia nuly a rozsahu. Nastavenie nuly nastaví výstup regulátora polohy na nulu, keď je vstupný signál nulový, zatiaľ čo nastavenie rozsahu nastaví výstup regulátora polohy na maximálnu hodnotu, keď je vstupný signál na svojej maximálnej hodnote. Postup:
- Nastavenie nuly: Nastavte generátor skúšobného signálu na nulu a nastavovaciu skrutku nuly na regulátore polohy nastavte, kým sa ventil nezačne pohybovať. Potom jemne dolaďte nastavenie nuly, až kým nebude ventil úplne zatvorený alebo v požadovanej nulovej polohe.
- Nastavenie rozpätia: Nastavte generátor skúšobného signálu na maximálnu hodnotu a nastavovaciu skrutku rozpätia na regulátore polohy nastavte tak, aby bol ventil úplne otvorený alebo v požadovanej maximálnej polohe. Potom jemne dolaďte nastavenie rozpätia, kým ventil nedosiahne požadovanú polohu.
Krok 4: Kontrola linearity
Po vykonaní nastavenia nuly a rozsahu je dôležité skontrolovať linearitu polohovadla. Linearita sa týka vzťahu medzi vstupným signálom a polohou ventilu. Lineárny polohovač vytvorí proporcionálnu zmenu polohy ventilu pre danú zmenu vstupného signálu. Tu je postup, ako skontrolovať linearitu:
- Vytvorte sériu vstupných signálov: Použite generátor testovacích signálov na generovanie série vstupných signálov v pravidelných intervaloch, počínajúc od nuly a zvyšovaním po maximálnu hodnotu.
- Zmerajte polohu ventilu: Pre každý vstupný signál zmerajte príslušnú polohu ventilu pomocou indikátora polohy alebo meracieho zariadenia.
- Nakreslite údaje: Vyneste vstupné signály na os x a polohy ventilov na os y. Výsledný graf by mal byť rovná čiara označujúca linearitu. Ak sa graf odchyľuje od priamky, možno budete musieť vykonať ďalšie úpravy polohovadla.
Krok 5: Záverečné kontroly a overenie
Po dokončení procesu kalibrácie je dôležité vykonať niekoľko záverečných kontrol a overení, aby ste sa uistili, že je polohovadlo správne nakalibrované. Tu je to, čo musíte urobiť:
- Skontrolujte činnosť ventilu: Niekoľkokrát otvorte a zatvorte ventil, aby ste sa uistili, že funguje hladko a presne reaguje na riadiaci signál.
- Skontrolujte vstupné a výstupné signály: Pomocou multimetra overte, či sú vstupné a výstupné signály v špecifikovanom rozsahu.
- Skontrolujte presnosť polohovadla: Na overenie presnosti regulátora polohy použite kalibračný certifikát alebo referenčný štandard. Ak presnosť polohovadla nie je v špecifikovanom rozsahu, možno budete musieť zopakovať proces kalibrácie.
Záver
Kalibrácia regulátora polohy pre regulačný ventil je kritickým procesom, ktorý zabezpečuje, že ventil funguje čo najlepšie. Podľa krokov uvedených v tomto blogovom príspevku môžete svoj polohovač presne a efektívne kalibrovať, čím si zaistíte optimálny výkon a spoľahlivosť. Ak máte akékoľvek otázky alebo potrebujete ďalšiu pomoc s kalibráciou, neváhajte nás kontaktovať. Sme tu, aby sme vám pomohli vyťažiť maximum z vašich regulačných ventilov.

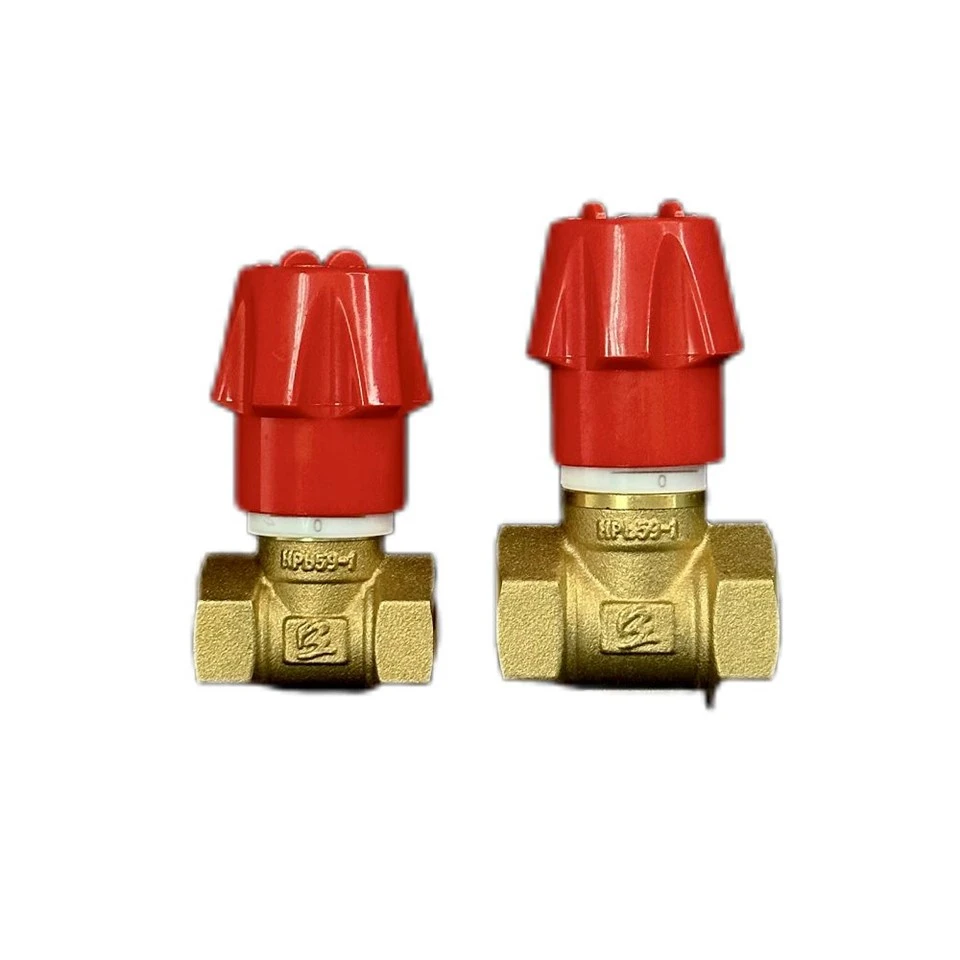

Ak hľadáte kvalitné regulačné ventily, pozrite si našeMosadzný ručný regulačný ventil kúreniaaUzamykací regulačný ventil. Tieto ventily sú navrhnuté tak, aby poskytovali spoľahlivé a presné ovládanie v rôznych aplikáciách. Kontaktujte nás ešte dnes, aby ste prediskutovali svoje špecifické požiadavky a dozvedeli sa viac o našich produktoch. Tešíme sa na spoluprácu!
